SimpleX 50 - Ricevitore SSB per i 6 metri

della serie: non si butta mai niente!

Contact:

Il ricevitore Simplex 50 è nato per riciclare i componenti di un vecchio progetto che avevo realizzato nel lontano 1979. Si trattava di un RX esclusivamente AM per la banda tropicale dei 60 m (4,5-5,1 MHz) che all'epoca mi dette molte soddisfazioni nella mia attività di SWL. L'apparecchio traeva spunto da un progetto apparso nel Radio Amateur's Handbook del 1972. I pezzi che mi erano rimasti erano il mobiletto metallico, il filtro a quarzo KVG XF9C, il variabile di sintonia e la scheda con l'amplificatore di MF a 9 MHz. Dopo alcune meditazioni, avendo scartato un RX per i 40 metri, ho pensato di costruire questo modello per i 6 metri, esclusivamente per il modo SSB.

Ho scelto, come nell'apparecchio originale, una costruzione modulare perché permette di provare i vari moduli uno alla volta. Questo è un grosso vantaggio anche in vista di modifiche e miglioramenti ma non permette una costruzione particolarmente compatta. Per questo motivo la radio non ha l'alimentazione incorporata ma va invece alimentata da una sorgente esterna a 12-14 V.

Block diag2

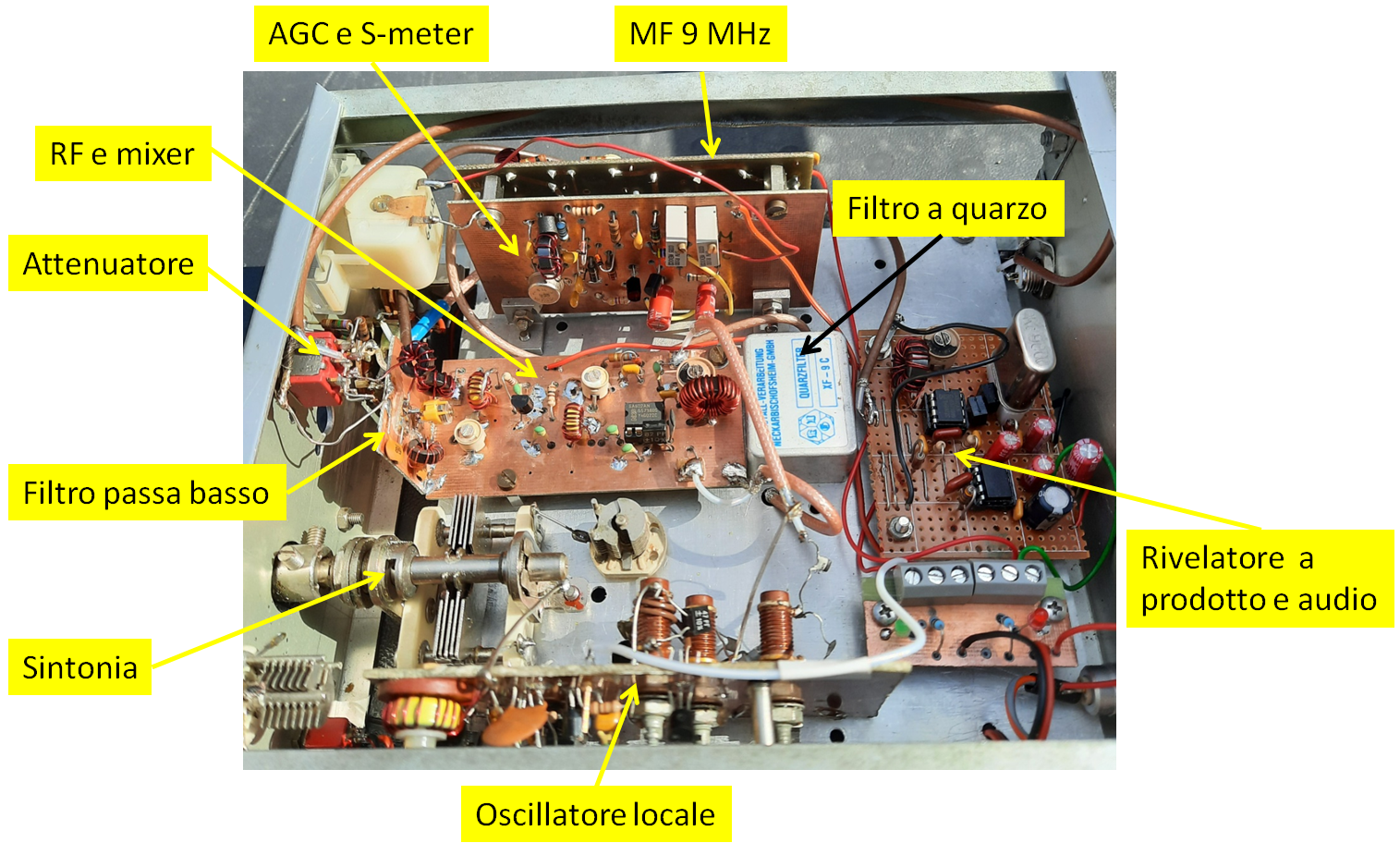

Il Simplex 50 nei dettagli

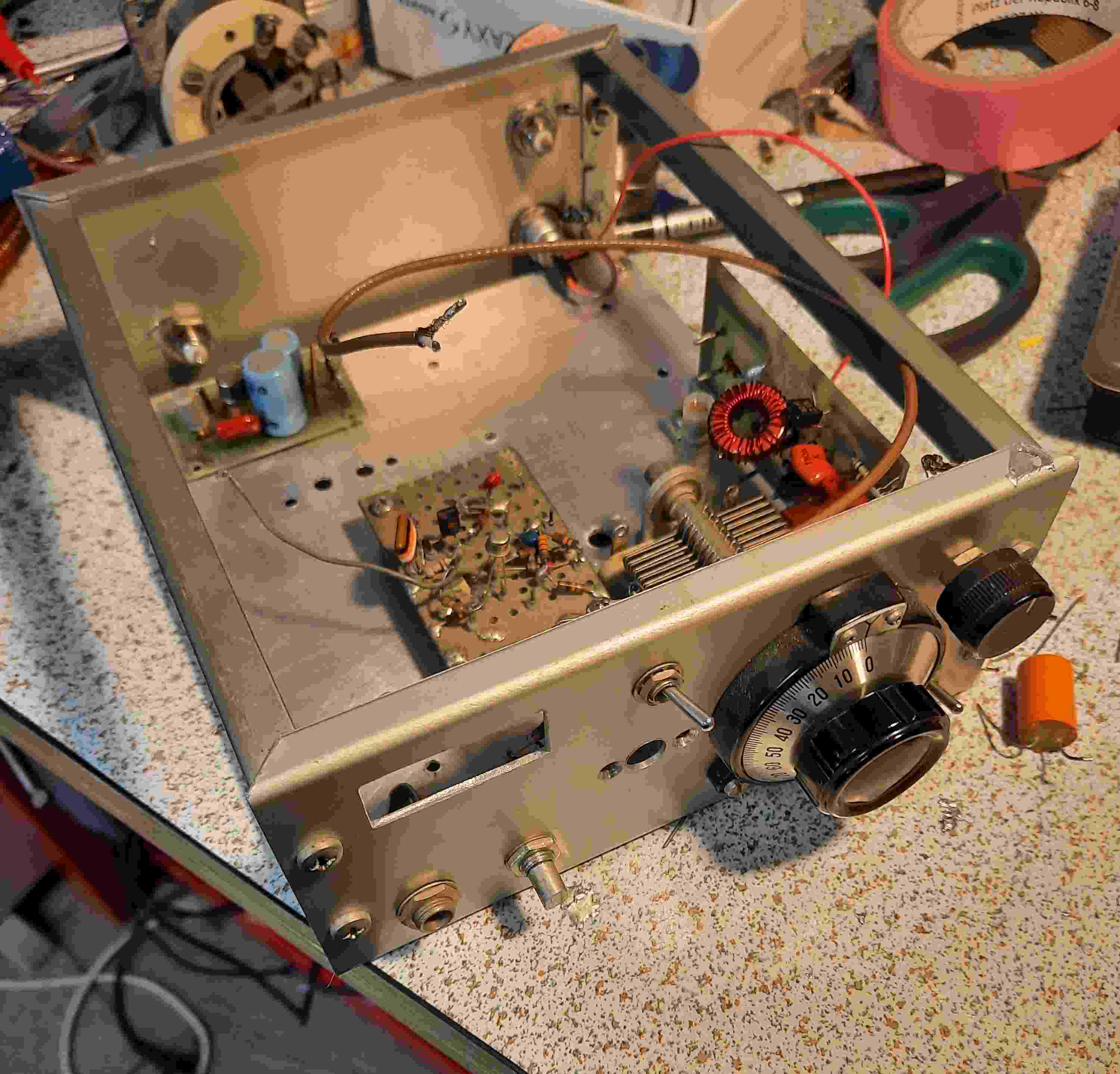

	Lo chassis recuperato. Al centro lo stadio RF e Mixer per la banda dei 60 metri e, a destra del variabile di sintonia, la scheda del VFO (oscillatore locale). In fondo a sinistra la schedina con il vecchio stadio di uscita audio.

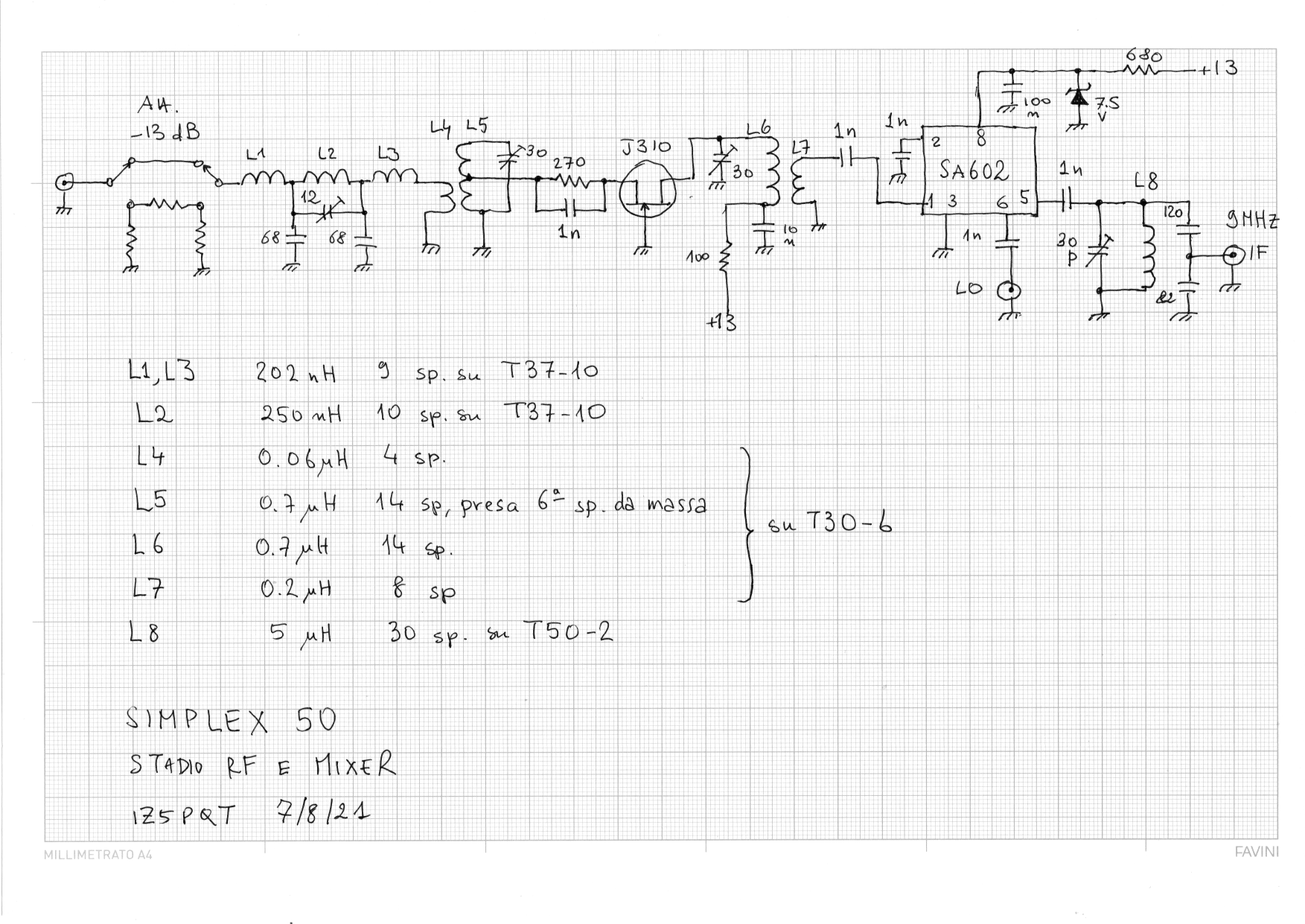

	La scheda di Front-End utilizza in ingresso un FET J310 con gate a massa seguito da un mescolatore con l'integrato NE/SA602. Fra antenna e ingresso si trova, oltre a un attenuatore da 13 dB inseribile, un filtro passa basso per tagliare la gamma 88-108 MHz che altrimenti entrerebbe a causa della seconda armonica dell'oscillatore locale. Per lo schema cliccare qui.

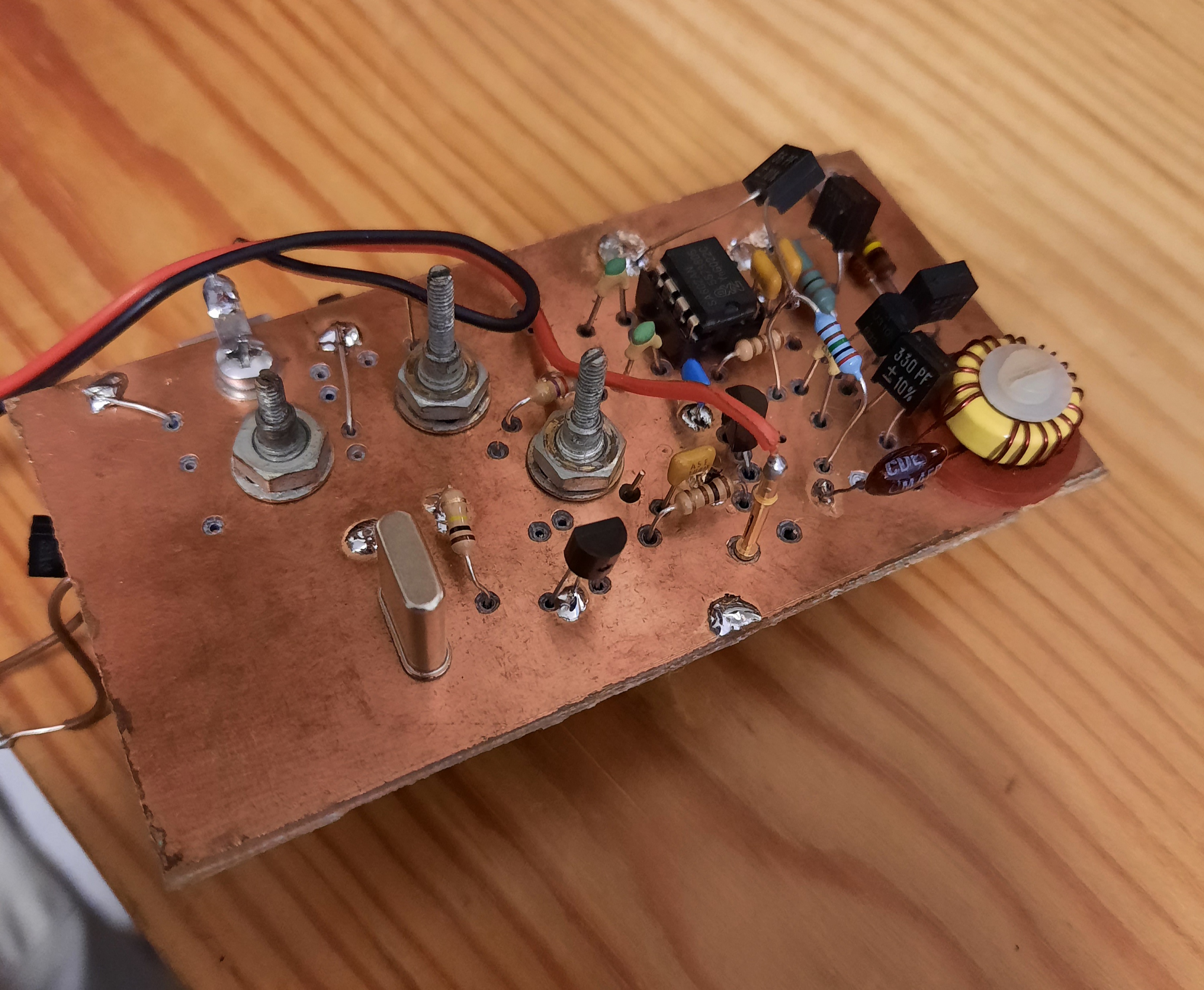

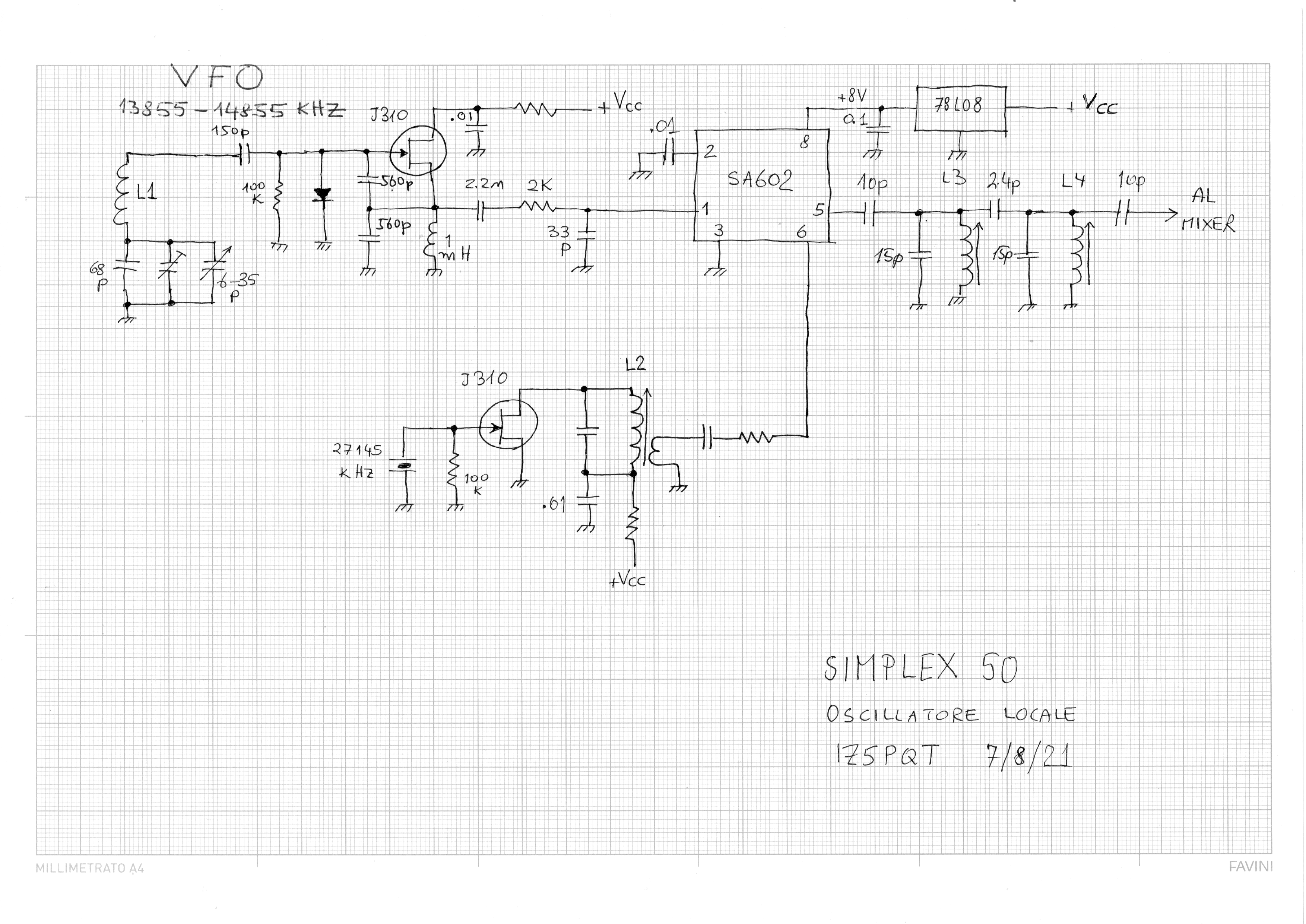

	L'oscillatore locale a conversione. La frequenza dell'oscillatore locale varia fra 41 e 42 MHz. Il VFO si basa su un FET J310 montato come oscillatore Clapp e fornisce un segnale fra 13855 e 14855 kHz. In giallo il nucleo toroidale della bobina del circuito accordato. Un NE/SA602 mescola il segnale del VFO con quello prodotto da un secondo J310 che oscilla a 27145 kHz grazie a un quarzo da CB (a sinistra in basso). Le tre viti regolano i nuclei delle bobine dell'oscillatore a quarzo e del filtro passa banda in uscita. Sulla schedina si trova anche un 78L08 per regolare la tensione del 602. Per lo schema cliccare qui.

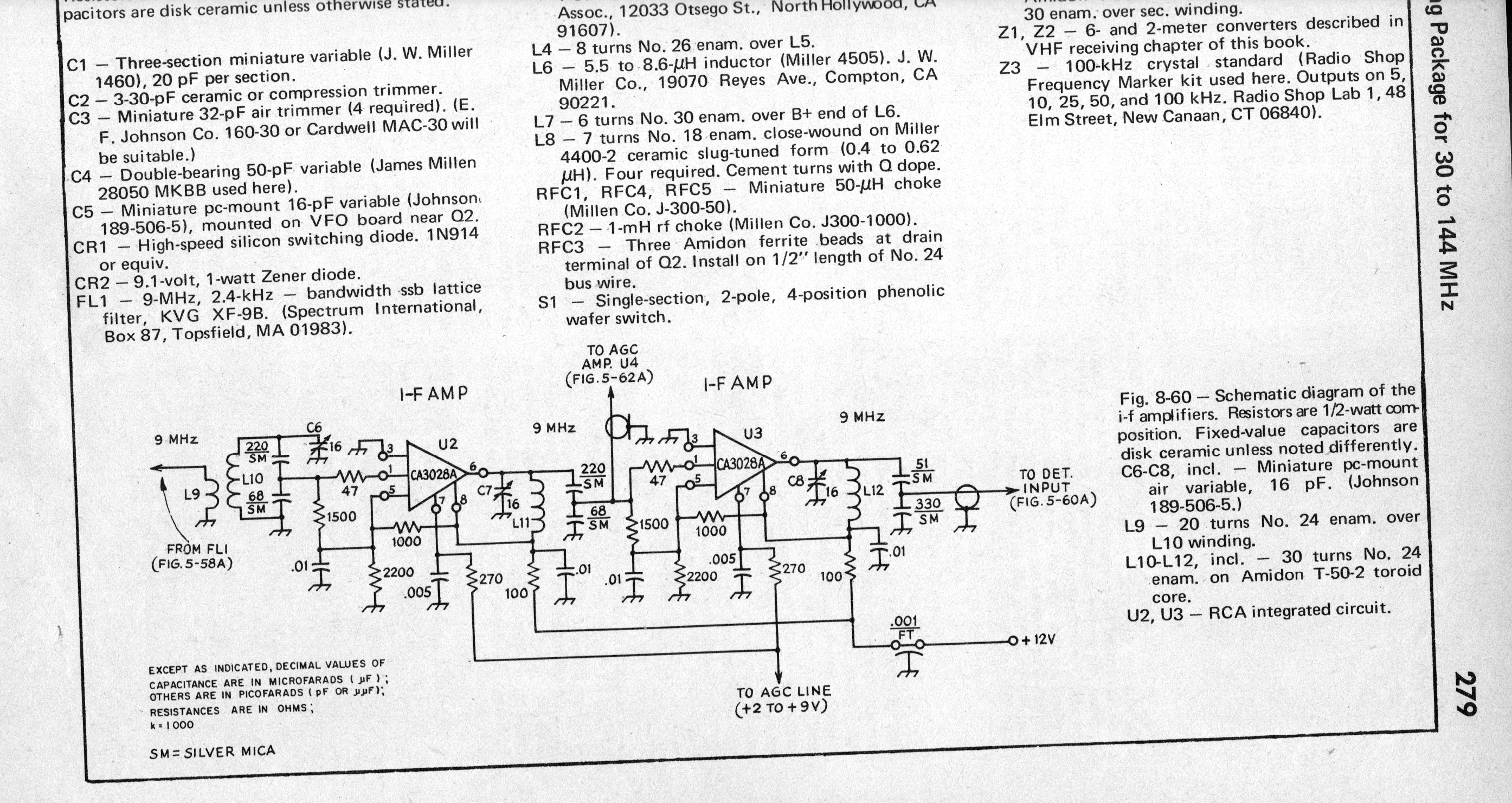

	La MF a 9 MHz utilizza due integrati RCA CA3028A, ormai credo introvabili, e ha un guadagno di circa 60 dB. E' predisposta per ricevere la tensione AGC da 2 a 10 V (massima tensione massimo guadagno). L'uscita è applicata al rivelatore a prodotto tramite un potenziometro da 5 k che funge da controllo guadagno MF. Lo schema è preso dal Radio Amateur's Handbook 1972 ed è riportato qui.

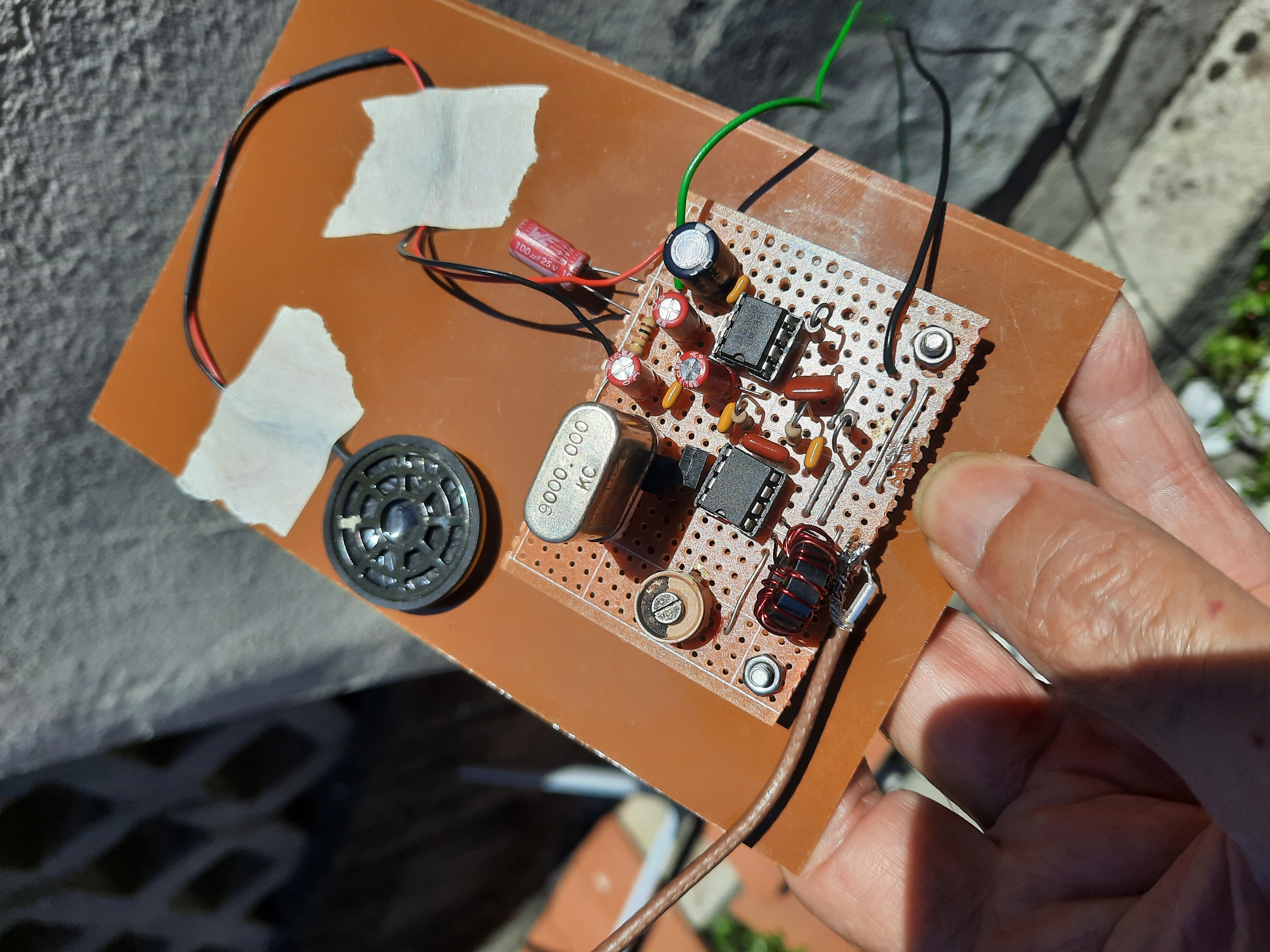

	Il rivelatore a prodotto utilizza un SA602 seguito da un LM386N come amplificatore audio. Il piccolo altoparlante è stato utilizzato per le prove. Il quarzo da 9 MHz viene abbassato di frequenza di 1,8 kHz per la USB tramite il trimmer a sinistra. Non è prevista la ricezione LSB. Il controllo di volume è direttamente sull'uscita. Per lo schema cliccare qui. cliccare qui.

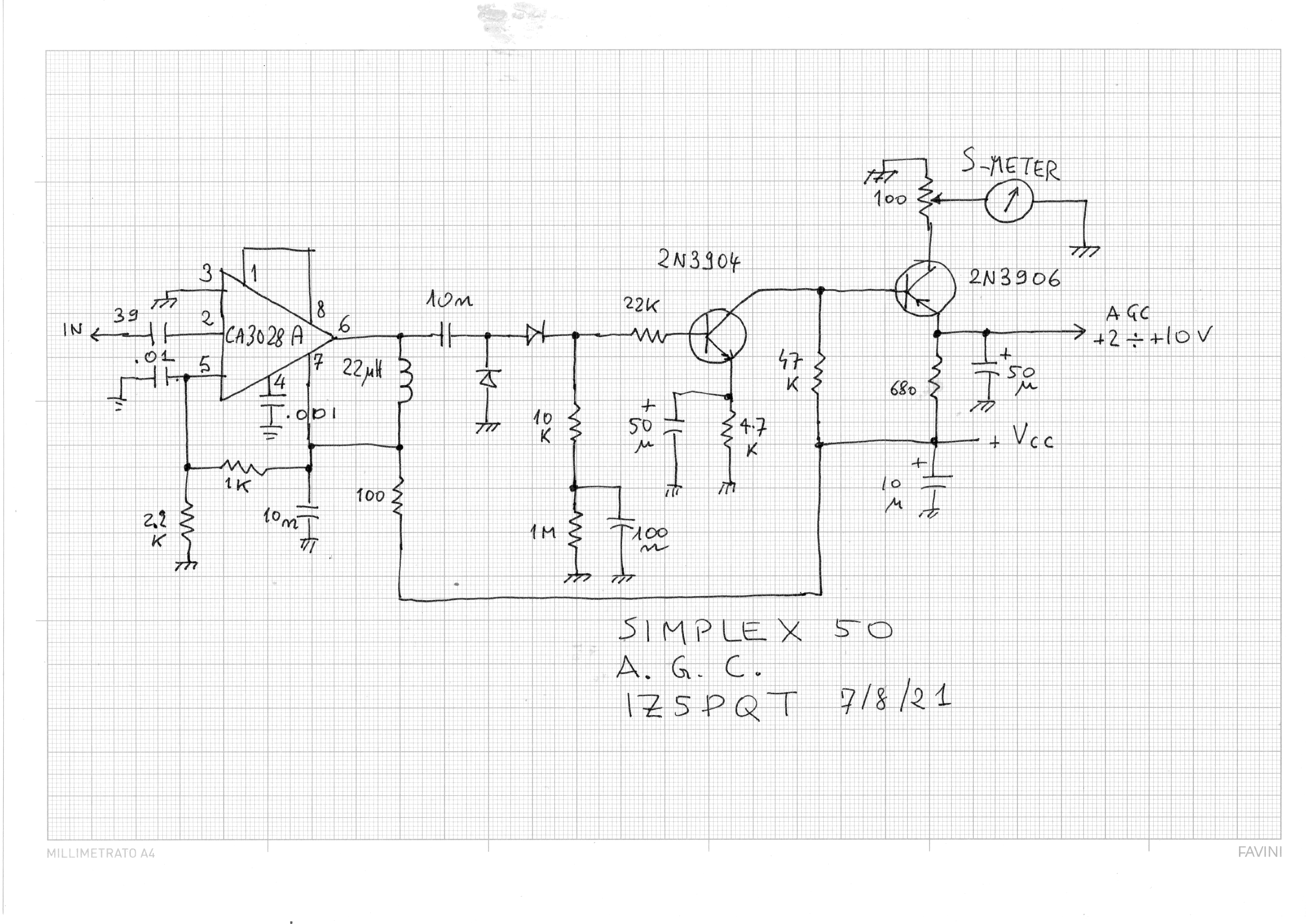

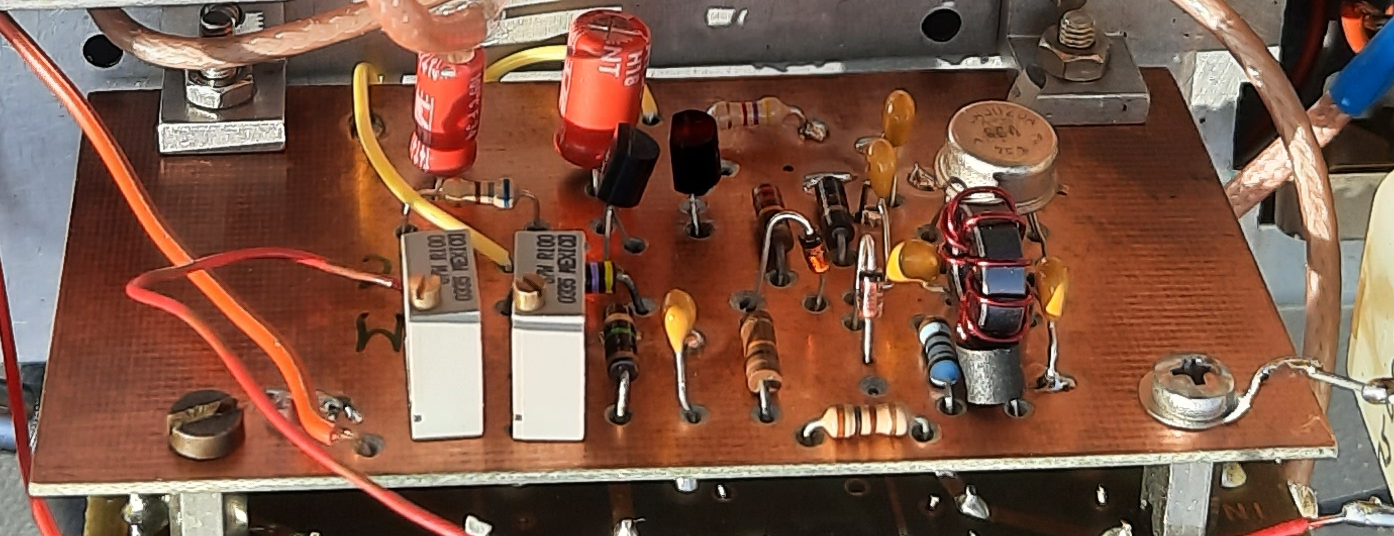

	L' amplificatore e rivelatore AGC è anch'esso derivato dal progetto dell'Handbook del 1972. Utilizza un CA3028A (all'epoca molto di moda) in configurazione cascode seguito da un rivelatore a diodo e da un amplificatore in CC. L'uscita AGC applicata alla scheda MF è variabile fra +2 e +10 V . Diversamente dal progetto originale il segnale a 9 MHz viene prelevato dall'ultimo stadio della MF per ottenere un segnale AGC sufficiente. Per lo schema cliccare qui
	Lo strumento per l'S-meter è recuperato da una vecchia radiolina SONY TR-1000. Notare che nella radiolina era montato capovolto.
