L'antenna Miniwhip di PA0RDT
|

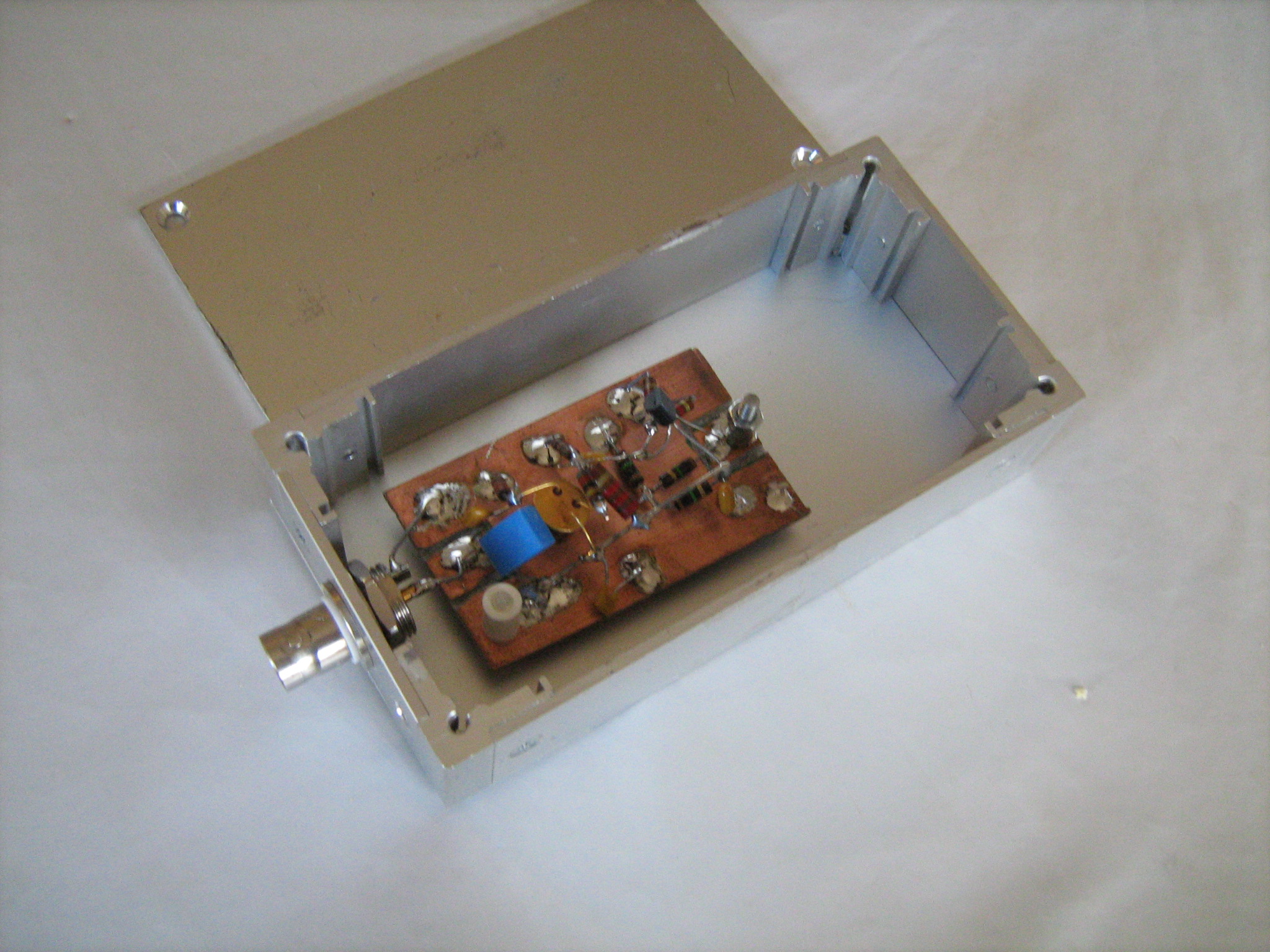

La mia Miniwhip basata sullo schema originale (vedi sotto). Il transistor di uscita è un 2N3866.L'elettrodo sensibile è la stessa scatola di alluminio, che quindi non dev'essere connessa a massa. Infatti il connettore BNC che porta il segnale e l'alimentazione è del tipo isolato da massa. |
La Miniwhip è un'antenna estremamente compatta utilissima per la ricezione di onde corte, ma sopratutto di OM e OL, per chi ha problemi di spazio. E' stata inventata da Roelof Bakker, PA0RDT, ed è da lui utilizzata principalmente per la ricezione delle trasmissioni Navtex su 518 kHz, dei radiofari non direzionali (NDB) in OL, e per il DX in Onde Medie. La Miniwhip utilizza come elemento sensibile un elettrodo di piccole dimensioni (qualche cm2) collegato a un amplificatore di altissima impedenza d'ingresso e di piccolissima capacità. Sostanzialmente l'antenna misura la ddp fra l'elettrodo e la terra e quindi il campo elettrico. L'altezza da terra del sensore è sufficiente sia di qualche metro. Dato che i disturbi sulla terra si sommano al segnale radio è importante che la terra sia il più possibile "pulita". Roelof è arrivato alla Miniwhip dopo aver scartato la Loop magnetica, da lui considerata più rumorosa. La mia esperienza è diversa, perché nel mio QTH la Miniwhip risulta più disturbata della Loop, anche se non di molto. Evidentemente le caratteristiche locali del rumore fanno la differenza. A questo proposito va osservato che, mentre la Miniwhip è omnidirezionale, la Loop può essere orientata per minimizzare i disturbi. Inoltre da prove fatte al quarto piano di un palazzo si evince che in tali condizioni la Miniwhip funziona malissimo (il problema è la connessione di terra). La Miniwhip è l'antenna del ricevitore SDR installato presso l'università olandese di Twente che può essere ascoltata in remoto dal Web (vedi sotto).
